وصف

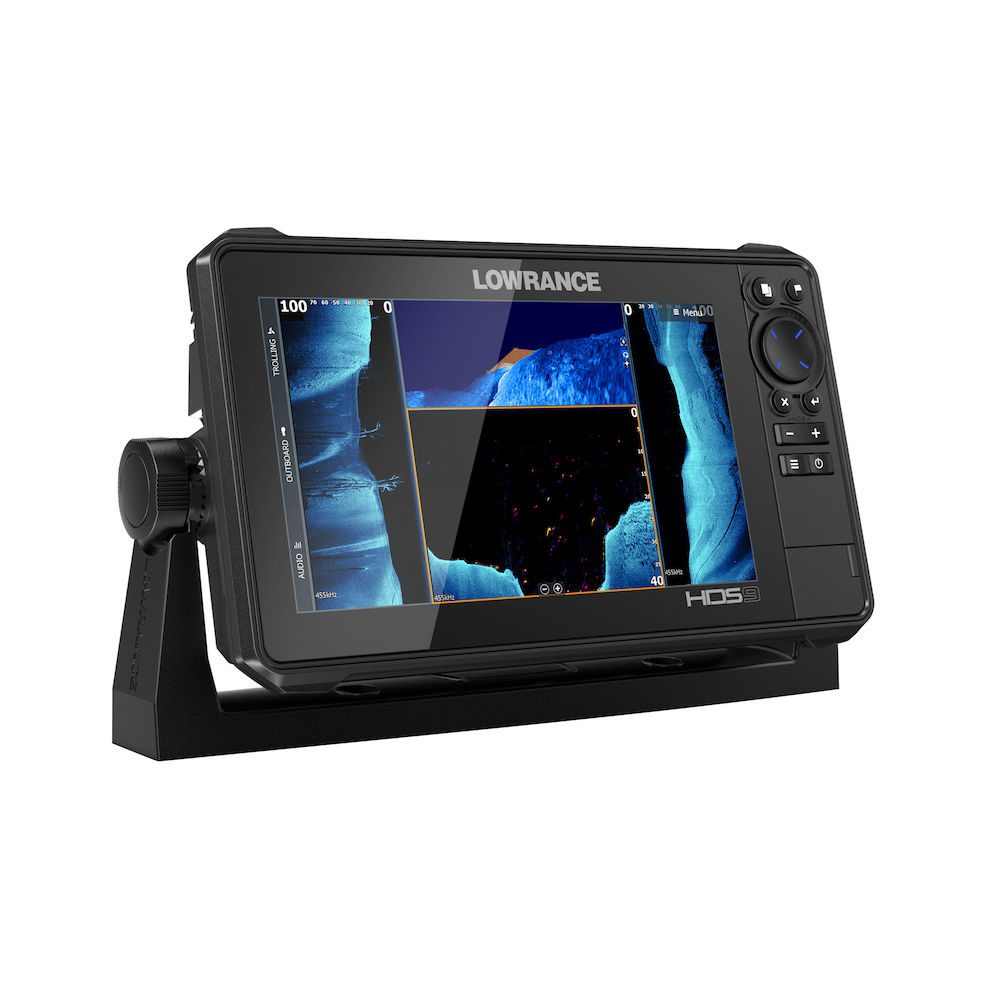

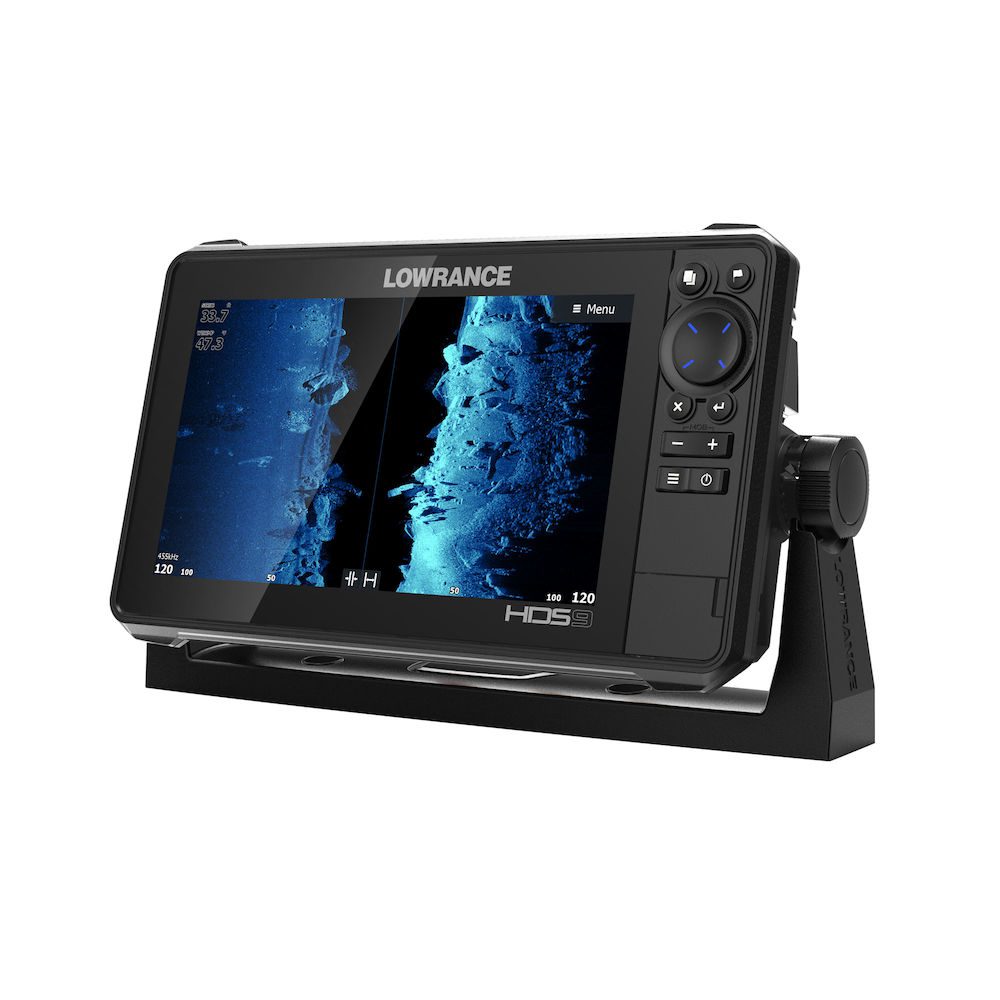

بفضل دعم أفضل مجموعة من أدوات العثور على الأسماك من Active Imaging™ وLiveSight™ للسونار في الوقت الفعلي إلى StructureScan® 3D مع Active Imaging وGenesis Live للرسم الخرائطي على الشاشة، يعد HDS LIVE 9 الحل الأمثل للصيادين الذين يريدون أفضل تقنية سونار وملاحة في شاشة متوسطة الحجم.
تحديد
- تم تضمين رسم الخرائط
- خلفية العالم C-MAP (نماذج ROW) خريطة أساسية Navionics (نماذج AMER وROW)
- سطوع الشاشة
- >1200 شمعة
- معدل التحديث
- 10 هرتز
- نظام تحديد المواقع العالمي (GPS)
- 10 هرتز GPS/GLONASS WAAS/EGNOS/MSAS
- اهتزاز الصدمة
- 100000 دورة من 20 جيجا
- الأبعاد العرض × الارتفاع × العمق
- 11.02 بوصة (280.0 مم) × 6.56 بوصة (166.7 مم) × 3.05 بوصة (77.7 مم)
- جهد الإمداد
- 12 فولت تيار مستمر (10.8-17 فولت تيار مستمر)
- خزنة البوصلة
- 12 بوصة (300 مم)
- دقة العرض
- 1280 × 720
- قنوات جهاز استقبال GPS
- 16
- اتصال NMEA 2000
- 1x مايكرو-سي
- تخزين بطاقة SD
- بطاقتي micro SD بسعة تصل إلى 32 جيجابايت
- منافذ إيثرنت
- 2 × 100 ميجابت، 6 أجهزة متعددة الوظائف كحد أقصى على الشبكة
- فترة الضمان
- 2 سنة + 3 سنوات إضافية من خيارات الترقية بإجمالي 5 سنوات
- استهلاك الطاقة النموذجي
- 2.0 أمبير عند 13 فولت تيار مستمر مع إضاءة خلفية كاملة، سونار قيد التشغيل
- الحد الأدنى لاستهلاك الطاقة
- 2.0 أمبير عند 13 فولت تيار مستمر مع إضاءة خلفية كاملة، سونار قيد التشغيل
- الحد الأقصى لاستهلاك الطاقة
- 2.9 أمبير عند 13 فولت تيار مستمر مع إضاءة خلفية كاملة، سونار قيد التشغيل
- دقة الموقع
- 20 مليون جذر متوسط التربيع
- نقاط الطريق والطرق والمسارات
- 3000 نقطة مسار و100 مسار و100 مسار مع ما يصل إلى 10000 نقطة لكل مسار
- حان وقت الإصلاح الأول
- الثلاثينيات
- وزن
- 4.14 رطل (2.00 كجم)
- نطاق درجة حرارة التخزين
- من 4°F إلى 140°F (من -20°C إلى 60°C)
- توافق الرادار
- 4G (نطاق عريض) 3G (نطاق عريض) Halo24 (رادار قبة ضغط النبض) Halo 3'/4'/6' (رادار ضغط النبض مفتوح المصفوفة)
- نطاق درجة حرارة التشغيل
- من 5°F إلى 131°F (من -15°C إلى 55°C)
- تصنيف الصمامات الموصى به
- 5أ
- رطوبة
- 60 درجة مئوية، 95% رطوبة نسبية (RH) لمدة 18 ساعة
- التخزين الداخلي
- 8.0 جيجابايت داخليًا
- زوايا المشاهدة
- 80 درجة أعلى/أسفل، 80 درجة يسار/يمين
- نظام تحديد الهوية التلقائي
- مخطط AIS وتغطية الرادار. تفاصيل السفينة المستهدفة.
- المخططات المدعومة
- C-MAP (MAX N، MAX N+)C-MAP GenesisC-MAP Precision Contour HD (للمستخدمين الأمريكيين فقط)Navionics (Gold، NAV+ Platinum+)Insight (Pro وHD)Lowrance Regional Mapping Partners
- أوضاع التوجيه
- مسار التوجيه
- مناورات أنماط الانعطاف
- مسار، اتجاه، نقطة مسار، توجيه معزز، منعطف على شكل حرف U، منعطف على شكل حرف C، حلزوني، متعرج، مربع، نمط Lazy-S
- التبديل الرقمي
- منطقة الملاحة
- تصحيح
- نظام تحديد المواقع العالمي (DGPS)، ونظام تحديد المواقع العالمي (WAAS)
- الامتثال للموافقات
- لجنة الاتصالات الفيدرالية (FCC)، صناعة كندا، توجيه معدات الراديو، ACMA، RSM
- نوع التركيب
- حامل جيمبال، مثبت على لوحة القيادة الأمامية، مثبت على لوحة القيادة الخلفية
- بلوتوث
- بلوتوث 4.0 مدمج مع دعم بلوتوث كلاسيك
- توافق السونار
- متكامل: CHIRPBroadbandActive Imaging DownScanActive Imaging SideScanمتوافق مع: SonarHubStructureScanStructureScan3D
- عنصر الاتصال واي فاي
- داخلي 802.11b/g/n ومتوافق مع وحدة WiFi-1
- تصنيف مقاومة الماء
- IPX7 مع إغلاق باب البطاقة
- اللغات
- تختلف لغة المنتجات باختلاف مكان شراء الوحدة. مع ذلك، تأتي جميع الوحدات منذ عام ٢٠١٧ بلغات أساسية، بما في ذلك الإنجليزية، والفرنسية، والألمانية، والإسبانية، والفنلندية، والإيطالية، والهولندية، والنرويجية، والبرتغالية، والسويدية، والصينية. تتوفر أيضًا حزم لغات إضافية، يُرجى التواصل مع الموزعين أو تجار التجزئة أو الوكيل المحليين الذين اشتريت وحدتك منهم. حزمة اللغات القياسية: الأفريكانية/الأفريكانية، الدنماركية/الدنماركية، الألمانية/الألمانية، الإنجليزية (الولايات المتحدة)، الإنجليزية (المملكة المتحدة)، الإسبانية/الإسبانية، الفنلندية/السومية، الفرنسية/الفرنسية، اليونانية/Ελληνικά، الأيسلندية/الإيسلينية، الإيطالية/الإيطالية، الهولندية/الهولندية، النرويجية/النورسية، البرتغالية (البرازيل)/البرتغالية (BR)، البرتغالية (البرتغال)/البرتغالية (PT)، السويدية/السويدية. حزمة اللغة الآسيوية: الإنجليزية (الولايات المتحدة)، الإنجليزية (المملكة المتحدة)، اليابانية/日本語، الكورية/한국어، التايلاندية/ภาษาไทย، الصينية - (المبسطة) الصين/简体中文، الصينية - (التقليدية) تايوان/繁體中文 . حزمة لغات أوروبا الشرقية: البلغارية/Български، الألمانية/الألمانية، الإستونية/Eesti، الإنجليزية (الولايات المتحدة)، الإنجليزية (المملكة المتحدة)، الإسبانية/الإسبانية، الفرنسية/الفرنسية، العبرية/عبری، الكرواتية/Hrvatski، المجرية/المجرية، الإيطالية/الإيطالية، الليتوانية/ليتوفو، اللاتفية/اللاتفية، البولندية/البولسكية، السلوفاكية/ سلوفينسكي، تركي/Türkçe. حزمة لغات روسيا/أوكرانيا: الألمانية، الإنجليزية (الولايات المتحدة)، الإنجليزية (المملكة المتحدة)، الإسبانية، الإيطالية، الروسية، الأوكرانية. حزمة لغات الشرق الأوسط: العربية (الإمارات العربية المتحدة)، الألمانية، الإنجليزية (الولايات المتحدة)، الإنجليزية (المملكة المتحدة)، الفارسية، الفرنسية، الإيطالية
- اتصال الكمبيوتر الشخصي
- لا أحد
- الطيار الآلي
- محرك الترولينج الخارجي PilotMotorGuide Xi5/Xi3 **يتطلب بوابة Motorguide PinPoint
- فيديو
- الإخراج: لا يوجد إدخال: فيديو مركب RCA - قناة واحدة عبر محول اختياري
- لون الإضاءة الخلفية
- مصباح LED أبيض نقي
- شبكات N2K PGN
- استقبل فقط 65240 عنوانًا معتمدًا وفقًا لمعايير ISO، 127245 دفة، 127251 معدل الدوران، 127257 الوضع، 127488 معلمات المحرك، تحديث سريع، 127489 معلمات المحرك، ديناميكي، 127493 معلمات ناقل الحركة، ديناميكي، 127505 مستوى السوائل، 127508 حالة البطارية، 129033 الوقت والتاريخ، 129038 تقرير موقع AIS الفئة أ، 129039 تقرير موقع AIS الفئة ب، 129040 تقرير الموقع الموسع AIS الفئة ب، 129794 بيانات ثابتة ومتعلقة بالرحلة AIS الفئة أ، 129801 رسالة متعلقة بالسلامة لعنوان AIS، 129802 رسالة بث متعلقة بالسلامة AIS، 129808 معلومات مكالمة DSC، 130313 الرطوبة، 130314 الضغط الفعلي، حالة المركبة الصغيرة 130576، درجة الحرارة مع المثيل 65285، حالة إعادة البرمجة 65325، رد المعلمة 65480، معلومات المنتج 130817، حالة إعادة البرمجة 130820، الوقود المستخدم 130832 - دقة عالية، تكوين المحرك والخزان 130834، تحذير مستوى السائل 130838، نقل رسائل AIS وVHF 130842، حالة السونار 130843 - التردد وجهد DSP، الإرسال والاستقبال: إقرار ISO 59392، طلب ISO 59904، بروتوكول نقل ISO 60160، نقل البيانات، بروتوكول نقل ISO 60416، إدارة الاتصال، مطالبة عنوان ISO 60928، دالة مجموعة NMEA 126208، دالة مجموعة PGN للاستقبال/الإرسال 126464. 126992 وقت النظام، 126996 معلومات المنتج، 127237 التحكم في الاتجاه/المسار، 127250 اتجاه السفينة، 127258 التباين المغناطيسي، 128259 السرعة، 128267 عمق الماء، 128275 سجل المسافة، 129025 الموقع، تحديث سريع، 120296 مركز الثقل ونقطة الانطلاق، تحديث سريع، 129029 بيانات موقع GNSS، 129283 خطأ التقاطع، 129284 بيانات الملاحة، 129539 DOPs GNSS، 129540 أقمار GNSS في العرض، 130074 المسار وخدمة WP - قائمة WP - اسم WP وموقعه، 130310 المعلمات البيئية، 130311 المعلمات البيئية، 130312 درجة الحرارة، 130577 بيانات الاتجاه، أمر المعلمة 61184، تحذيرات مستوى السائل الواضحة 65292، تكوين LGC-2000 65293، طلب مجموعة بيانات المستخدم 65323، محرك سوزوكي EP-20 130831 وتكوين جهاز التخزين EP-50 EP-50، ضبط إعدادات المحرك والخزان 130835، ضبط ضغط EP-45 130839، ضبط مجموعة بيانات المستخدم 130840، معالجة المعلمة 130845، أمر الحدث 130850، إرسال رد الحدث 130851 فقط، تكوين مستشعر درجة الحرارة 65287، تكوين علامة تبويب الضبط 65289، ضبط سرعة عجلة القيادة 65290، إعادة برمجة البيانات 130818، طلب إعادة البرمجة 130819، ضبط الرقم التسلسلي 130828. 130836 تكوين مستوى السائل، 130837 تكوين توربين تدفق الوقود
- طقس
- SiriusXM عبر WM-3 (الولايات المتحدة فقط)
- الوسائط المتعددة
- منتجات SonicHubSonicHub2FusionLink وأي منتجات Marine Aduio متوافقة مع NMEA 2000
- واجهة
- شاشة تعمل باللمس: شاشة لمس متعددة اللمس بالكامل لوحة المفاتيح: لوحة مفاتيح اتجاهية بثمانية اتجاهات تكبير/تصغير +/-خروج إدخال قائمة نقطة المسار الطاقة/الإضاءة
- جمل NMEA 0183 المدعومة
- TX / RX - GPSاستقبال GGA GLL GSA GSV VTG ZDAإرسال GGA GLL GSA GSV VTG ZDA GLCTX / RX - Navigationاستقبال RMCارسال AAM APB BOD BWC BWR RMC RMB XTE XDRTX / RX - Sonarاستقبال DBT DPT MTW VLW VHMارسال DBT DPT MTW VLW VHMTX / RX - Compassاستقبال HDG HDT HDMارسال HDGTX / RX - Windاستقبال MWV MWDارسال MWV MWDTX / RX - AIS / DSC*استقبال DSC DSE VDM*AIS لا يتم ربط الجمل من أو إلى NMEA 2000.
